交流电到底是怎么通过电容的? 直流电可以给电容充电吗?
交流电能够通过电容器,完全是由两个方面决定的,即交流电本身的特性和电容器对电荷的存储功能。注意,这里所说的通过并不是真正意义上的电压把电容器击穿直接从两极板过去,而是一种微观上的导线中有电流流动的表现而已,因为在电流的定义中,只要导线中有电荷在流动,那么就存在电流;下面我们就来简单分析一下交流电到底是怎么通过电容器的。

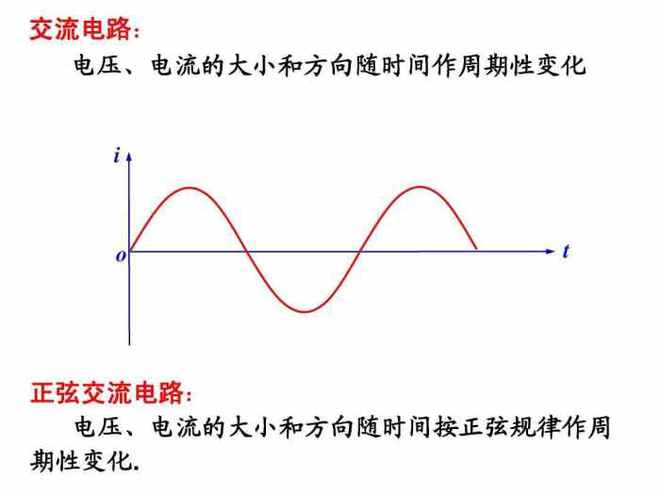

1:根据电容器中电流与电压变化率的关系,即i=C(du/dt),可以看出,通过电容的电流与电压的变化率成正比,只要电压变化的非常快,那么导线中就会有强大的电流,根据这个原理,当我们采用大小和方向随时间都变化的交流电时,就能满足这个条件。
2:在交流电的前半个周期时,电压方向为正方向,此时电容充电,但电容的最高电压不会超过交流电的峰值,于是当交流电的电压幅度下降到小于电容最高电压时,电容就会放电,形成放电电流;
3:此时交流电压继续下降,当方向变为负半周时,电容又开始反向充电,充满电后又开始放电,这样一次又一次地充电和放电,导线中就会有变化的电流通过,但是电容器两极板之间并没有被击穿,电容器相当于只是充当了一个临时电源的作用,在电路中起着存储电荷的作用。

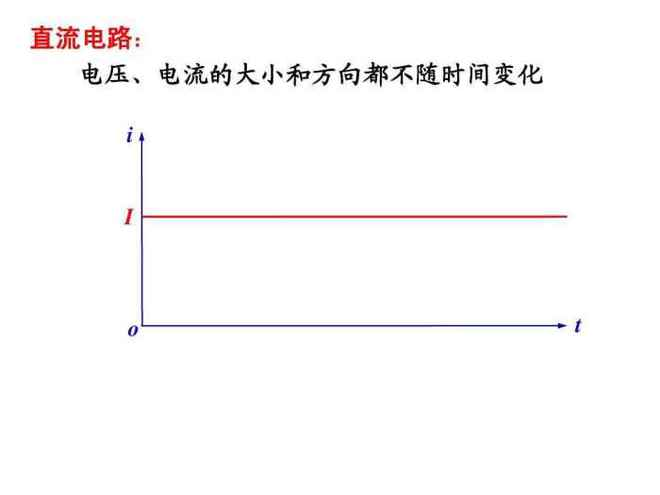

而直流电就不能通过电容器,因为直流电不随时间变化,电容器充满电后和外电压保持平衡。当交流电的频率非常高时,容抗Xc=1/2πfC非常低时,电容器对交流电的阻挡作用就很小,频率越低,阻挡作用就越大,也就是我们所说的“通高频,阻低频”,“隔直流,通交流”。
